GCAN-PLC-530型插片式ethercat運動控制可擴展PLC
- 品牌：
- GCAN
- 型號：
- GCAN-PLC-530
- 應用：
- 與分布式總線端子模塊相連接，構成一個完整的可編程控制節點。
-
一、功能概述
沈陽廣成科技GCAN-PLC-530是一款集成有總線控制功能的、帶EtherCAT主站功能的可編程邏輯控制器。集成了四核處理器、具有納秒級指令的處理速度。還可以方便的連接入CAN總線系統等，并可通過插片式模塊進行擴展。
GCAN-PLC系列產品由一個可編程的主控模塊（GCAN-PLC-530等）、若干GC系列IO模塊（GC-1008、GC-3804等）以及一個終端電阻模塊（GC-0001）組成。GCAN-PLC-530等主控模塊可連接所有的GC系列IO模塊，用戶可根據現場實際需求自行選擇擴展IO模塊，在電源供應充足情況下，IO模塊數量最多可擴展32個，其中當擴展模塊數量超過16片時，需額外增加一片IO供電擴展模塊GC 8012以保證電源供應充足，主控模塊可根據插入IO模塊的前后位置自動分配地址，實現自動組態，用戶無需在PC上創建組態界面及設置參數。

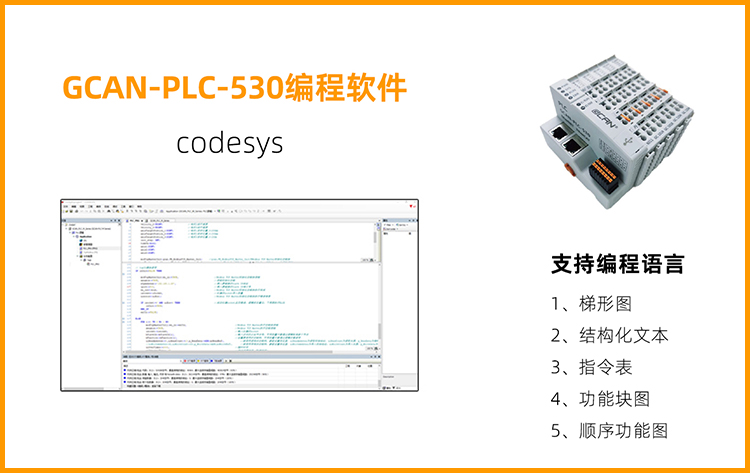

GCAN-PLC可使用CODESYS V3.5 SP16及以上版本軟件對其編程。軟件支持符合IEC-61131-3標準中規定的五種標準編程語言，這使得程序的可移植性和復用性很強，而且軟件還具有多種調試功能（斷點、單步等），調試程序更加方便。GCAN-PLC-530不僅可完成各種數字/模擬量的輸入/輸出，還集成了多種常用的工業現場總線，如：RS232/485總線、CAN總線、以太網總線、EtherCAT總線。
二、設備參數
沈陽廣成科技GCAN-PLC-530型可編程控制器PLC的設備參數包括：
（1）1路以太網接口，1路以太網/EtherCAT復用接口；（2）1路RS232接口；1路RS485接口；（3）2路CAN接口；（4）編程軟件：CODESYS（編程語言符合IEC61131-3標準）；（5）支持EtherCAT主站功能；（6）可帶軸數：24軸；從站數：最大127個EtherCAT從站；（7）在電源供應充足情況下可擴展IO模塊數量最多為32個；其中當擴展模塊數量超過16片時，需額外增加一片上述的IO供電擴展模塊GC 8012以保證電源供應充足；（8）組態方式為自動組態形式；（9）電源額定DC 24V；容差-15%/+20%；（10）輸入電流最大為400mA（總GC-bus電流）；（11）啟動電流：約為2.5倍的持續電流；（12）電氣隔離為1500V DC；（13）EMC測試：Zone B，IEC61131-2；（14）工作溫度范圍：0℃~+50℃；（15）相對濕度：10%~95%，無凝露；（16）防護等級：IP20；三、應用領域
沈陽廣成科技GCAN-PLC-530型可編程控制器PLC的設備應用領域包括：
（1）與分布式總線端子模塊相連接，構成一個完整的可編程控制節點。如果您需要了解更多沈陽廣成科技GCAN-PLC-530型可編程控制器PLC的信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。
-
